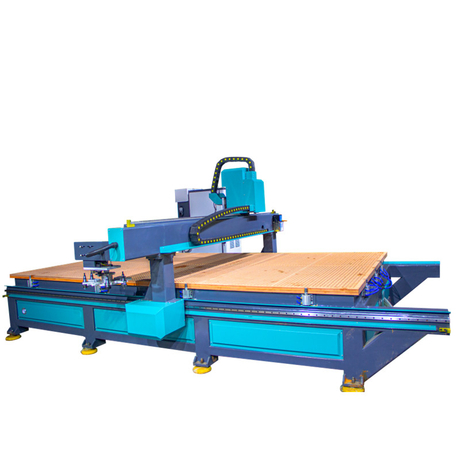

SESAME Carusel Auto Change Tool Machine Router CNC pentru industria prelucrarii lemnului
Acest router CNC ATC adoptă un schimbător de scule carusel cu avantajele schimbării rapide a sculei și uzura mică a șinei de ghidare. Cu magazie independentă de scule, poate schimba automat scula necesară în timpul prelucrării piesei de prelucrat fără a opri lucrul. Mai multe procese sunt finalizate într-o singură operațiune, îmbunătățind considerabil eficiența muncii. Prin urmare, este foarte potrivit pentru prelucrarea pieselor complexe.
Detalii despre produs
9kw HQD ATC ax răcit cu aer (HSD este opțional)
Motorul axului ATC cu răcire cu aer de înaltă precizie 9kw, după testarea de precizie a echilibrului dinamic de două ori, poate asigura precizia prelucrarii. Este echipat cu un suport de scule ISO30 și cu colectare ER32, viteze programabile de până la 24.000 RPM.
Calibrator automat de scule
Echipamentul cu calibratorul sculei poate seta automat valoarea offset a sculei la sistemul de coordonate al piesei de prelucrat după setarea sculei, astfel încât sistemul de coordonate al piesei de prelucrat să poată fi stabilit automat. În acest fel, setarea valorii coordonatei piesei de prelucrat poate fi realizată cu ușurință. Se poate spune că utilizarea instrumentului de setare a sculei nu numai că economisește timp, dar îmbunătățește și eficiența.
Carusel schimbător automat de scule
În funcție de nevoile diferite ale diferiților clienți, există diferite capacități ale magaziei de scule care pot fi alese, 4, 8, 10, 12, 16 sau mai multe, la schimbarea sculei, capul mașinii se deplasează în magazinul de scule, selectează instrumentul necesar și revine pentru a continua sculptarea. Realizați schimbarea rapidă a sculei, îmbunătățiți eficiența muncii. Schimbătorul de scule poate fi plasat lângă ax sau pe partea laterală a portalului. Această metodă de schimbare a sculelor carusel are caracteristica unei viteze mai rapide de schimbare a sculei, astfel încât eficiența producției este mai mare. În plus, această metodă de schimbare a sculei face ca mașina să funcționeze mai stabil, ceea ce poate asigura o precizie mai mare a prelucrării și o calitate mai bună a procesării.
Cilindru de pozitionare
Pentru standardul 1325, cilindrii de poziționare sunt de obicei repartizați în 2 pe axa X și 3 pe axa Y. Aceste dispozitive pneumatice formează un unghi drept în formă de L. Funcție: Poziționați placa de prelucrat, reduceți timpul de poziționare manuală a plăcii și îmbunătățiți eficiența alimentării plăcii. După instalarea cilindrului de poziționare, este posibil să vă asigurați că fiecare foaie este așezată în aceeași poziție, fără a repeta definiția originii piesei de prelucrat pentru a asigura precizia de poziționare, care este simplu de operat și economisește timp. Principalul punct este performanța în siguranță. Poziționarea cilindrului este controlată și de programul sistemului de control. Are un dispozitiv de protecție transfrontalieră. Când arborele de poziționare al cilindrului se extinde, mașina încetează automat să funcționeze pentru a preveni scula cu ax să taie cilindrul sau arborele cilindrului să deterioreze unealta. , Poate evita pierderile inutile într-un mod limitat.
Reductor SHIMPO
Echipamentul UTECH este echipat cu structură reductor standard---reductor treptat brevetat/reductor SHIMPO Japonia 1:5/1:10. În comparație cu reductorul și structura din interiorul cutiei de viteze, cureaua curelei de distribuție are o anumită tensiune și este ușor de slăbit. Adesea este necesară schimbarea curelei. Există, de asemenea, o cutie de viteze pentru ca mașina să decelereze. Când mașina trebuie să decelereze și să se oprească, cutia de viteze nu are niciun efect. Evident, și datorită utilizării curelelor de distribuție, o mare inerție este ușor de alunecat și de deplasat în exces.
Reductorul are caracteristicile unui joc redus, zgomot redus, rezistență ridicată și efect de decelerare precis.
Transmitere
UTECH ATC CNC Series Rack adoptă un rack elicoidal de înaltă precizie de 1,5 M, care este complementar cu motorul profesional și dispozitivul profesional de decelerare, care funcționează fără probleme, viteză mare, precizie ridicată și zgomot redus. Adaptează ghidajul liniar PMI 25 + glisor cu flanșă + structurile de transmisie elicoidale de 1,5 M de precizie pot asigura că funcționând stabil și fiabil, durata de viață este lungă, mașina poate continua să funcționeze mult timp.
Masă cu vid și masă cu fantă în T
Placă de vacuum multifuncțională unică de bachelită și pat de prindere din aluminiu, cu 4-8 zone de adsorbție, ar putea fi control independent pentru a realiza adsorbția și fixarea.
Masa de vid este cu mai multe zone, ceea ce permite operatorului să treacă de la prelucrarea completă a foii la prelucrarea pieselor mai mici. Fiecare zonă de vid este controlată de supape separate pe partea din față a mașinii, iar zonele de vid întregi sunt cu o supapă generală de controlat.
NK280B este utilizat pe scară largă în mașinile de gravat și frezat CNC/mașini de gravat. Este unul dintre reprezentanții sistemului Weihong de control al mișcării extrem de fiabil și rentabil; suportă legătura cu 4 axe; acceptă valoarea absolută a servobuzelor Yaskawa M-II și Weizhi; Comunicare serială; I/O poate fi extins cu un afișaj LCD de 8 inchi, platformă încorporată, iar clienții pot realiza dezvoltarea secundară a procesului.
Roată de mână fără fir
Este un instrument de operare atunci când mașina de gravat și frezat este deplasată manual. Este utilizat în corectarea originii mașinii-unelte CNC și a diviziunii semnalului, iar operațiunea este convenabilă.
Avantajele produsului
Aplicarea routerului CNC SESAME ATC
Routerele CNC, cum ar fi routerul CNC SESAME 2240 Carousel ATC, pot fi utilizate în multe aplicații diferite, cum ar fi:
1. Mobilier: uși din lemn, dulapuri, farfurie, mobilier de birou și din lemn, mese, scaun, uși și ferestre.
2. Produse din lemn: cutie vocală, dulapuri de jocuri, mese computer, masă mașini de cusut, instrumente.
3. Prelucrare plăci: piesă izolatoare, componente chimice din plastic, PCB, caroserie interioară a mașinii, piste de bowling, scări, placă anti-bat, rășină epoxidică, ABS, PP, PE și alți compuși amestecați de carbon.
4. Industria de decorare: acril, PVC, MDF, piatră artificială, sticlă organică, plastic și metale moi, cum ar fi cuprul, gravarea plăcilor de aluminiu și procesul de frezare.
FAQ
Schimbător de scule liniar și Schimbător de scule carusel
Magazinul de scule liniar poate fi plasat sub portal sau în spatele mașinii. Schimbarea liniară a sculei poate fi de obicei suport pentru 4-10 bucăți de suport de scule, iar spațiul suplimentar este limitat. Magazinul de scule carusel poate fi instalat pe partea laterală sau superioară a portalului, sau ca parte independentă în afara mașinii. Pot fi fixate o varietate de unelte pentru diferite scopuri, cum ar fi 8, 12, 16, 20 de scule etc., iar diferite proceduri de procesare pot fi finalizate prin schimbarea automată a sculei controlată de sistemul CNC.
Centrul de prelucrare a schimbătorului de scule carusel este mai potrivit pentru prelucrarea panourilor ușilor. Dacă trebuie să utilizați acest model pentru găurirea, crestarea și tăierea dulapului, din cauza greutății portalului, plus o serie de accesorii precum axul și magazia de scule, va afecta pentru viteza de funcționare a mașinii, panoul ușii. necesită precizie. Cererea de viteză nu este la fel de mare ca corpul cabinetului. Cu toate acestea, prelucrarea corpului dulapului necesită atât precizie, cât și viteză. Schimbătorul de scule carusel poate fi folosit pentru a prelucra corpul dulapului, dar nu este potrivit pentru prelucrarea corpului dulapului. Centrul de prelucrare a schimbătorului de scule liniar este puțin mai potrivit decât schimbarea sculelor carusel și poate îndeplini pe deplin precizia și viteza cerute de prelucrarea dulapului și a panoului ușii. Mai mult, acest model de centru de prelucrare pentru schimbarea sculelor cu rânduri drepte este mai potrivit pentru înlocuirea prelucrării, dulapuri, panouri de uși, gofrare, goluri și zăbrele pot garanta volumul de prelucrare în cadrul capacității de producție.
În comparație cu schimbătorul de scule liniar, centrul de prelucrare pentru schimbarea sculelor carusel are un cost mai mare, dar precizia de prelucrare și stabilitatea centrului de prelucrare pentru schimbarea sculelor carusel vor fi garantate, iar efectul de utilizare pe termen lung nu va fi afectat.
În funcție de bugetul dvs., cerințele de echipamente și nevoile de procesare, puteți alege stilul potrivit. Dacă nu știi să alegi, te va ajuta UTECH.
